控制柜电气接线整理：主电源、KM 控制回路与 PE 保护接地

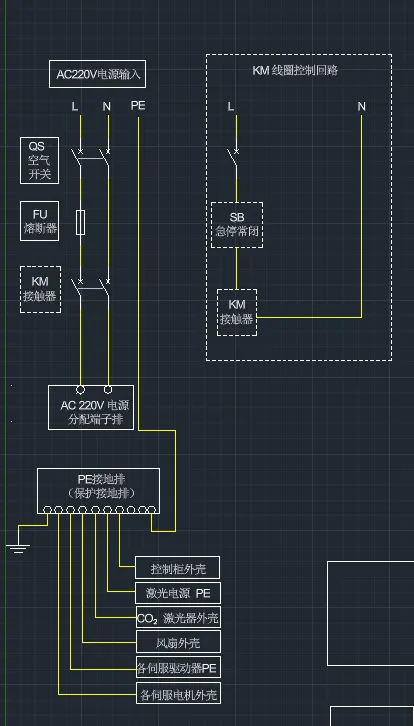

今天主要整理和修改了控制柜里 AC220V 主电源、KM 接触器控制回路以及 PE 保护接地 这部分接线图。

一、PE 保护接地

一开始画 AC220V 电源输入时，包括 L、N、PE 三根线，然后统一接入 QS 空气开关、FU 熔断器、SB 急停按钮和 KM 接触器。检查后发现这样不对：PE 保护地不能经过空气开关、熔断器、急停按钮和接触器。

正确做法是把 PE 单独引到 PE 接地排，再从接地排分别引出，接到：

• 控制柜外壳
• 激光电源 PE
• CO₂ 激光器外壳
• 风扇外壳
• 各伺服驱动器 PE
• 各伺服电机外壳

这样可以保证所有设备外壳都可靠接地，符合保护接地的基本要求。

二、L、N 主回路

主回路的接线思路：

• L 线：经过 QS 空气开关 → FU 熔断器 → KM 主触点 → AC220V 电源分配端子排
• N 线：经过 QS 空气开关 → KM 主触点 → AC220V 电源分配端子排

KM 主触点位于 L、N 回路中，负责控制后级负载电源的通断，包括伺服驱动器、激光电源和风扇等。

三、KM 线圈控制回路

这部分改动最大。最初把 KM 线圈的 L、N 从 AC220V 电源分配端子排后面取电，后来发现这样会形成死循环：KM 没有吸合时，分配端子排本身就没有电，线圈无法得电，KM 永远无法吸合。

解决方法：KM 线圈控制回路从 KM 主触点前取电。

正确接法：

• 控制 L：从 QS 后、KM 主触点前引出 → FU2 控制保险 → SB 急停常闭触点 → KM 线圈 A1
• 控制 N：从 QS 后、KM 主触点前引出 → 直接接 KM 线圈 A2

工作逻辑：

• 正常状态：急停按钮闭合，KM 线圈得电，KM 主触点吸合，后级 AC220V 负载上电
• 按下急停：SB 常闭触点断开，KM 线圈失电，KM 主触点断开，切断后级 AC220V 负载电源

四、今天解决的三个问题

1. PE 保护地应该怎么接：PE 不能串入主回路开关元件，必须单独引到接地排再分配
2. L、N 主电源如何经过 QS、FU、KM 进入分配端子排：L 经 QS → FU → KM，N 经 QS → KM
3. SB 急停按钮的位置：应放在 KM 线圈控制回路里，而不是直接串在 L、N 主回路中

五、总结

QS 负责总电源通断，FU 负责回路保护，SB 急停按钮控制 KM 线圈，KM 主触点负责切断后级 AC220V 负载电源，PE 保护地直接进入 PE 接地排并分配到所有设备外壳和 PE 端子。

这部分可以作为后续控制系统电气接线图中”电源与保护接地部分”的基础。
